Aplicação

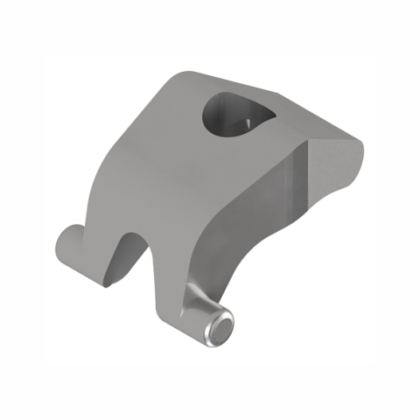

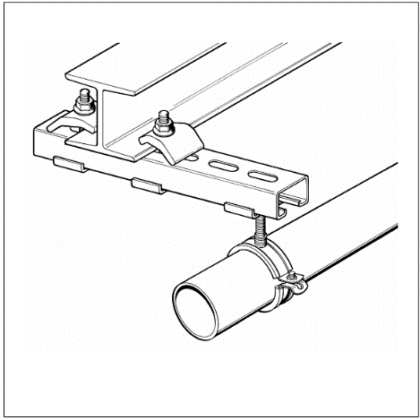

O Clip para Viga P1 é um elemento universal de suporte para a fixação bi-lateral de estruturas para dutos, tubulações, cabos de aço e equipamentos de vigas de aço.
O intervalo máximo da aba da viga pode ser estendido, no máximo, por 10 milímetros, usando espaçadores. Qualquer espaçador mais grosso deve ser soldado na viga, por questões de segurança.
Instalação
Cálculo do comprimento necessário do parafuso Lmín:
Parafuso: M8 ou M10
Torque ± 10% : 50 Nm

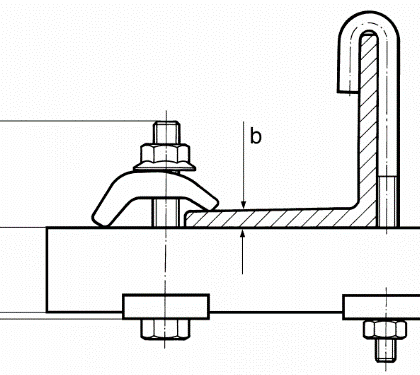

Tipo A:
Montagem com parafuso e Clip para Viga P1
Lmín = a + b + 37 [mm]

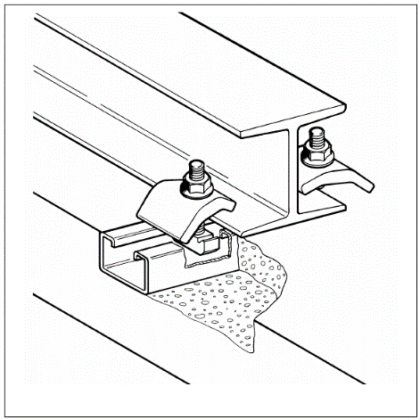

Tipo B:
Montagem com porca suporte (perfil 41)
Lmín = b + 40 [mm]
Dados Técnicos
| Tipo | Carga de trabalho |
| P1 | 4.0 kN |
Nota: Para instalações verticais favor contatar o departamento técnico.
Material: Aço, galvanização eletrolítica

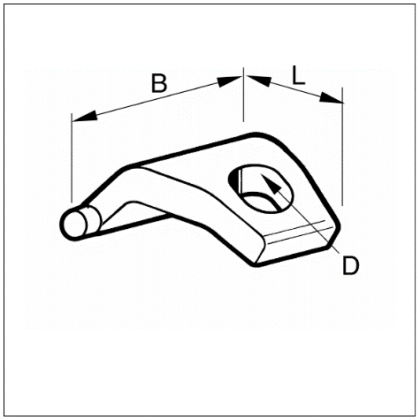

| Tipo | Faixa de tamanho [mm] | Ø D [mm] | L [mm] | B [mm] | Peso[kg] | QTD (Caixa) |
Código |
| P1 | 1-23 | 11 | 50 | 36 | 0.10 | 50 |
116196 |
